But : Ouvrir le document pour modifier les informations des cartouches (indices, folios, présentations, etc.)
Cet outil permet d’éditer en masse les cartouches d’un DWG (références, indices, folios, infos client, etc.), de générer ou mettre à jour les présentations, et d’appliquer automatiquement des repérages cohérents sur l’ensemble du dossier.
Colonne « Les cartouches »

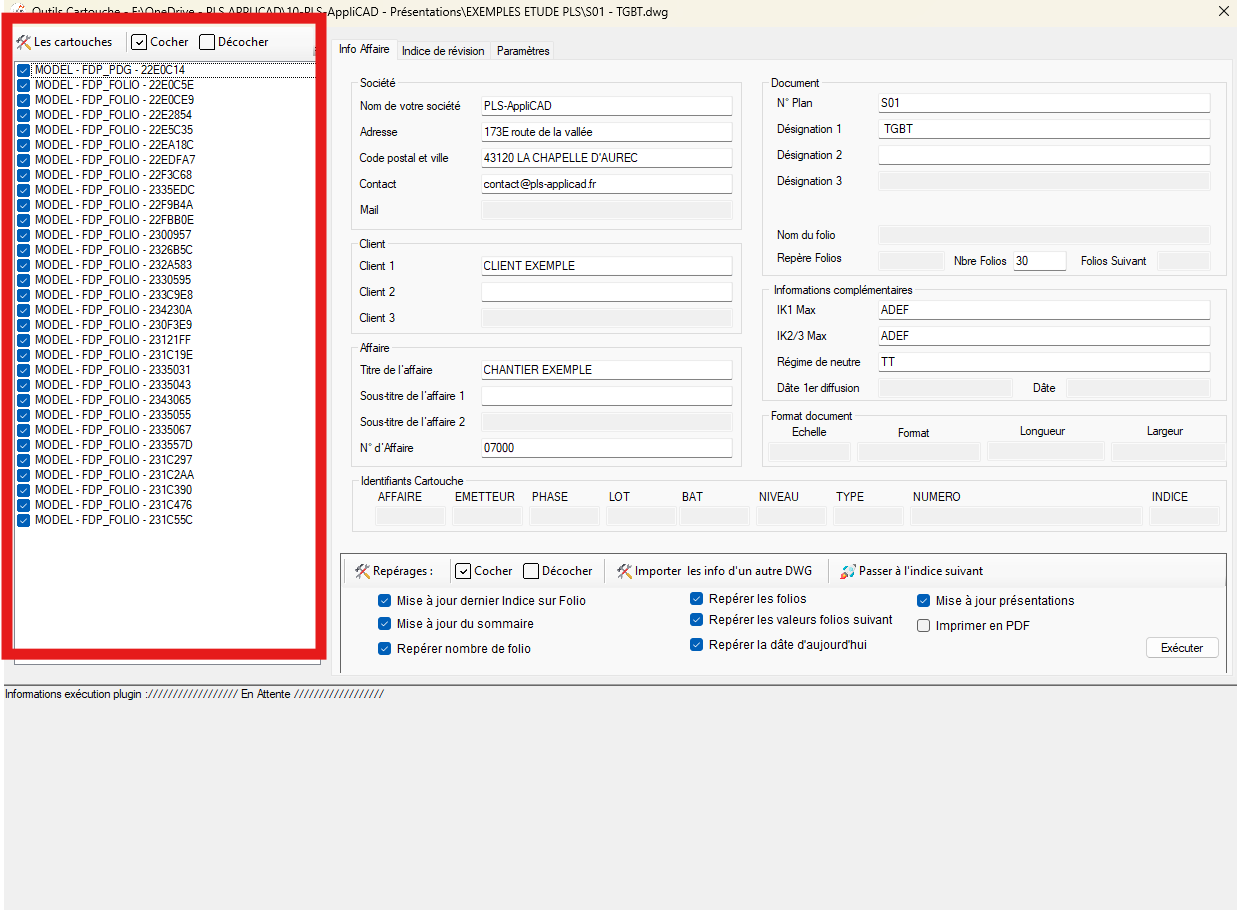

Cette liste contient tous les blocs cartouche détectés dans le DWG (espace Objet et éventuellement Papier).
Cochez un ou plusieurs éléments pour indiquer sur quels cartouches les lectures / écritures seront faites.

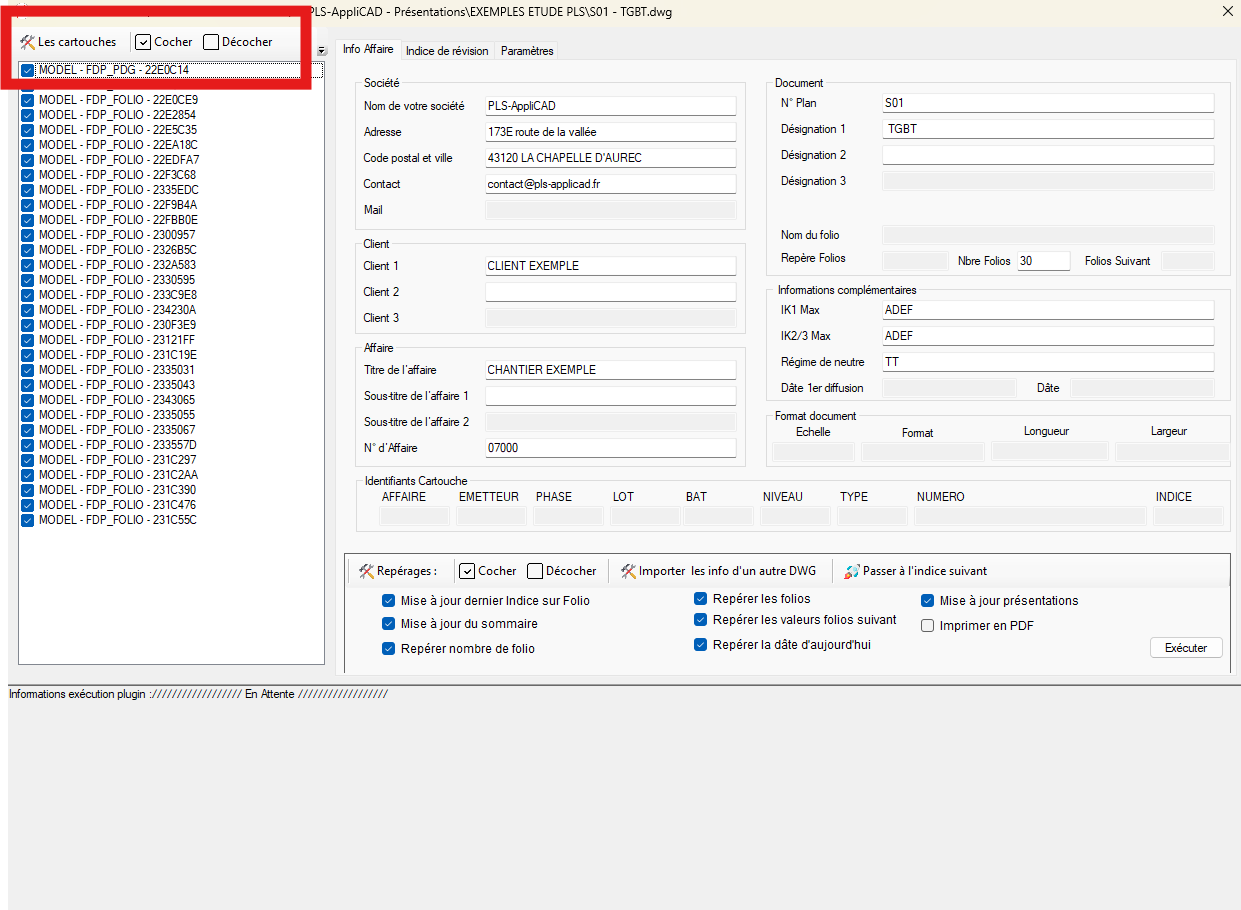

Choisissez les cartouches qui seront impactés par vos modifications. Boutons « Cocher » / « Décocher »
Sélectionne ou désélectionne toute la liste en un clic. Idéal avant un traitement global (numérotation, indices, création des présentations…).
Sélection rapide de tous les folios/cartouches. Principe général écriture/lecture

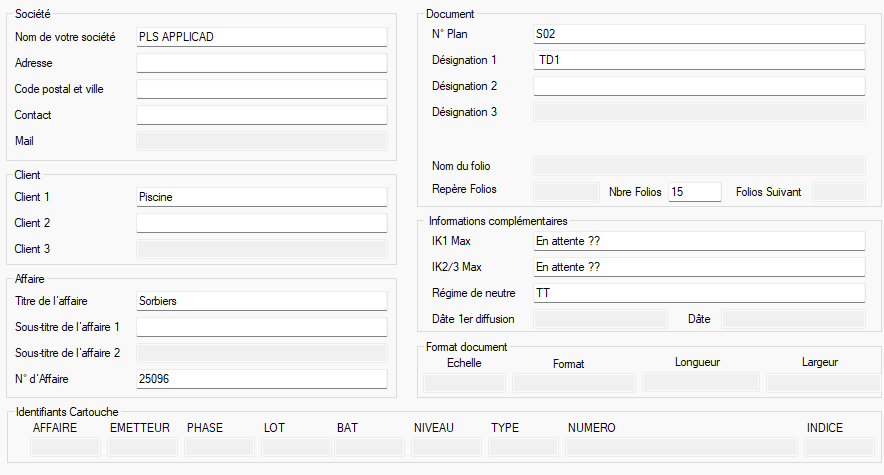

Dès que vous modifiez un champ, la valeur est écrite dans l’attribut correspondant de chaque cartouche coché.
Au chargement, les champs se remplissent en lisant les attributs du DWG.Mise à jour bi-directionnelle entre les champs et le DWG. Lecture multiple (« * »)

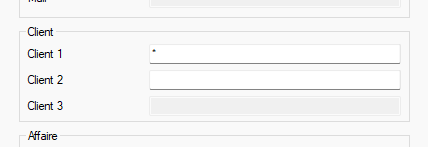

Si plusieurs cartouches cochés ont des valeurs différentes pour un même champ, le champ affiche « * ». Si vous tapez une valeur à la place du « * », elle remplacera toutes les valeurs différentes dans les cartouches cochés.
Le symbole « * » signale des valeurs hétérogènes. Couleurs des cellules

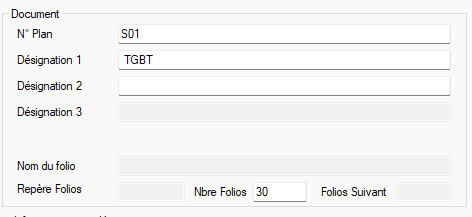

Les cellules blanches sont éditables et l’écriture sera poussée dans le DWG.
Les cellules grisées sont verrouillées (aucun attribut correspondant trouvé dans le DWG).Blanc = modifiable. Gris = pas d’attribut DWG associé. Zone « Repérages » (bas de l’onglet)

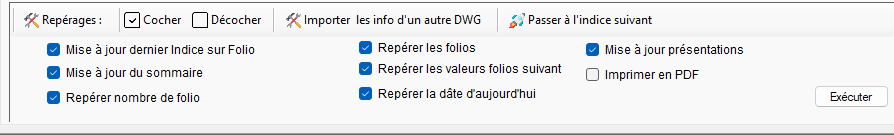

Chaque case correspond à une action automatique. Les actions ne sont exécutées que lorsque vous cliquez sur « Exécuter ».

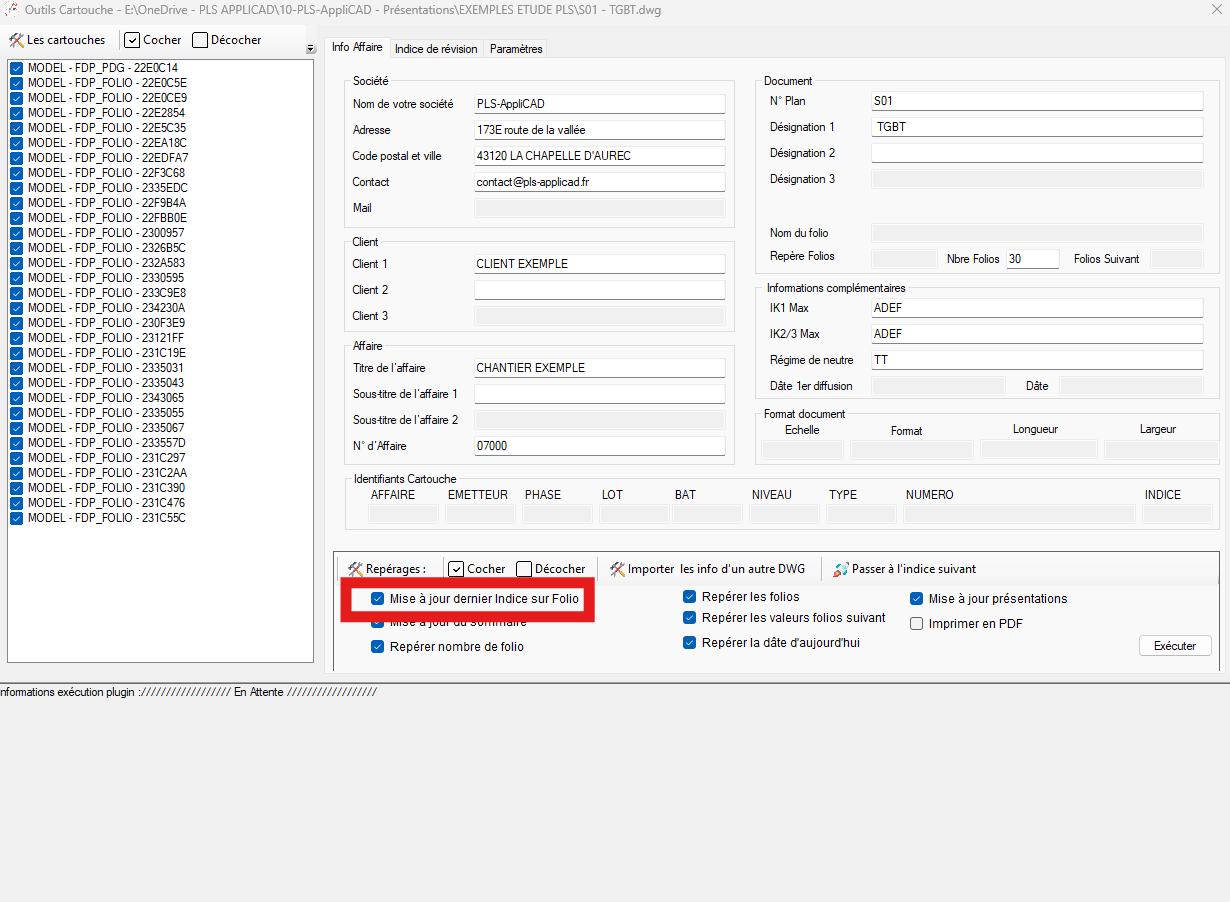

Préparez plusieurs opérations puis lancez-les en une fois. Mise à jour du dernier indice sur folio
Analyse l’historique A…L, récupère le dernier indice réellement utilisé et l’inscrit dans le champ INDICE de tous les folios cochés.
Synchronise l’indice réel utilisé dans le projet. Repérer les folios

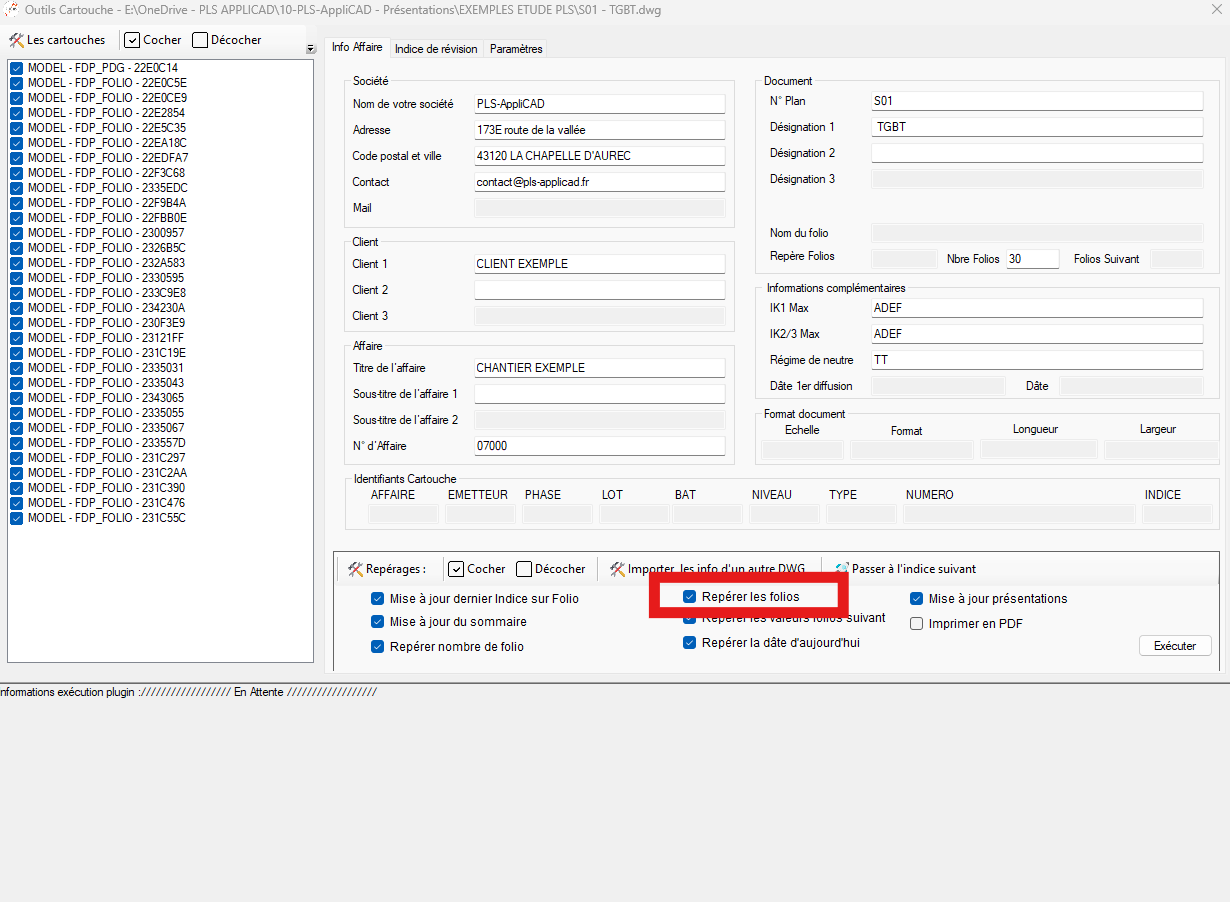

Attribue un numéro de folio séquentiel (1, 2, 3, …) à chaque cartouche, selon l’ordre de la liste. Pratique pour renuméroter proprement un dossier.

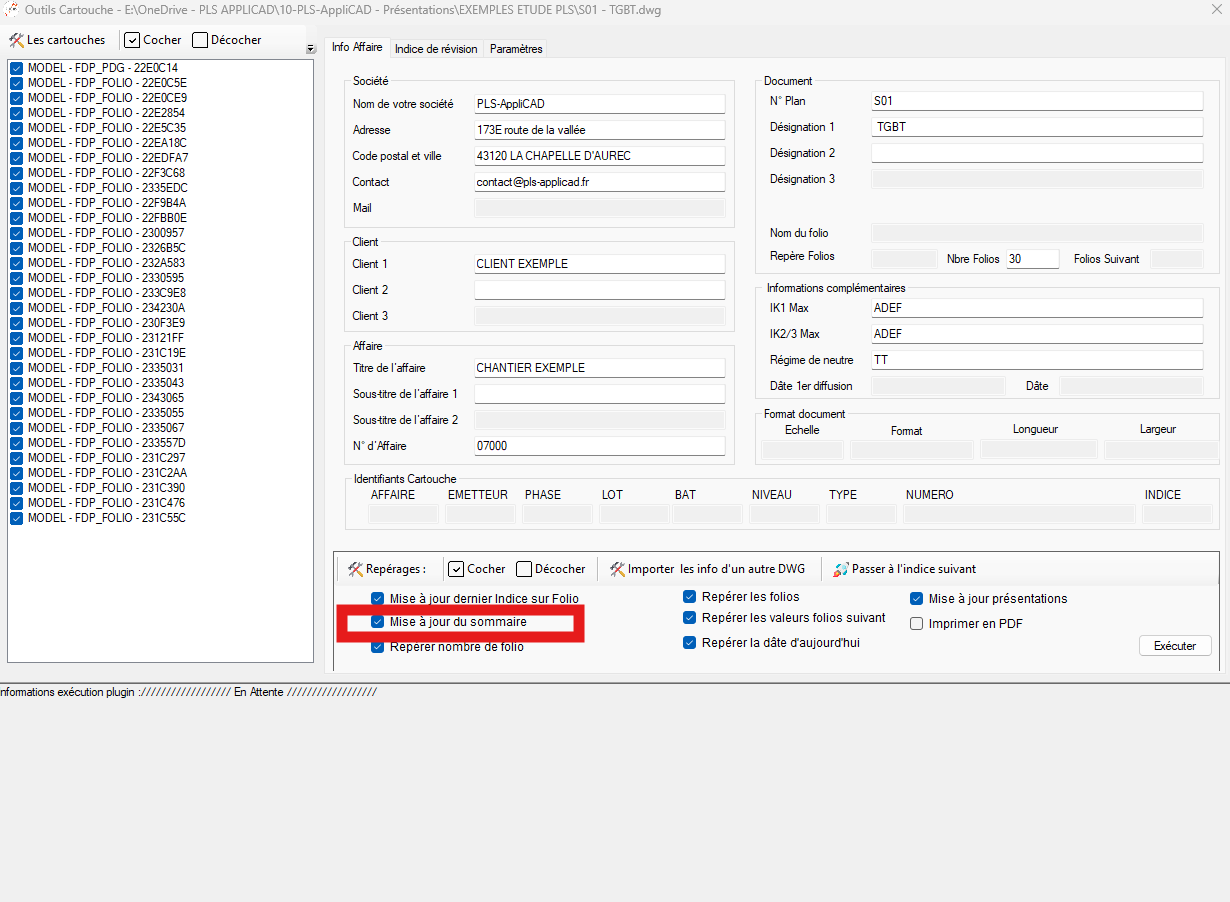

Numérotation automatique des folios. Repérer sommaires
Recherche le bloc sommaire prévu par le logiciel et le renseigne automatiquement.

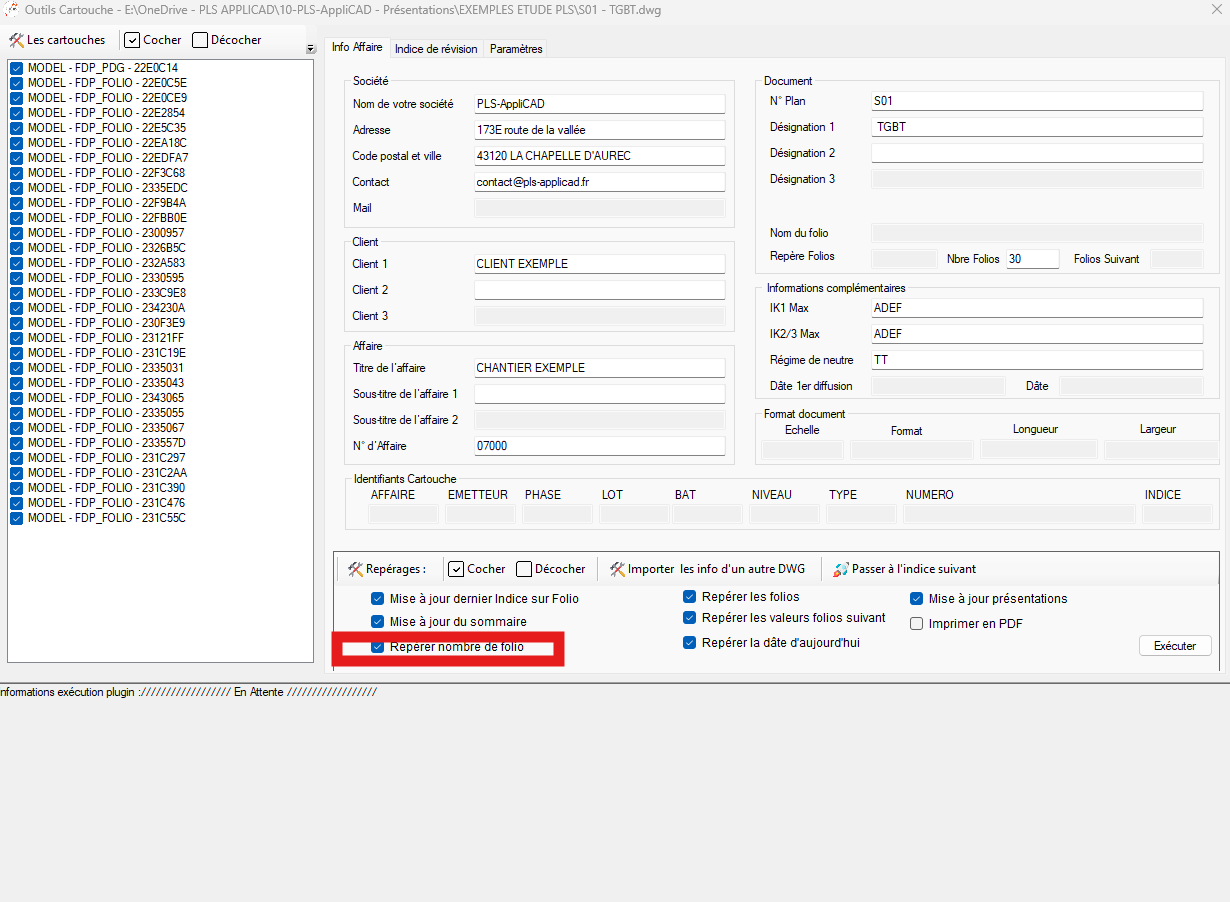

Le bloc sommaire est fourni dans le DWG modèle.Sommaire du dossier rempli automatiquement. Repérer nombre de folio
Analyse le nombre total de folios présents dans l’espace Objet du DWG et remplit le champ « Nbre Folios ».
Comptage automatique des folios. Repérer valeur « folio suivant »

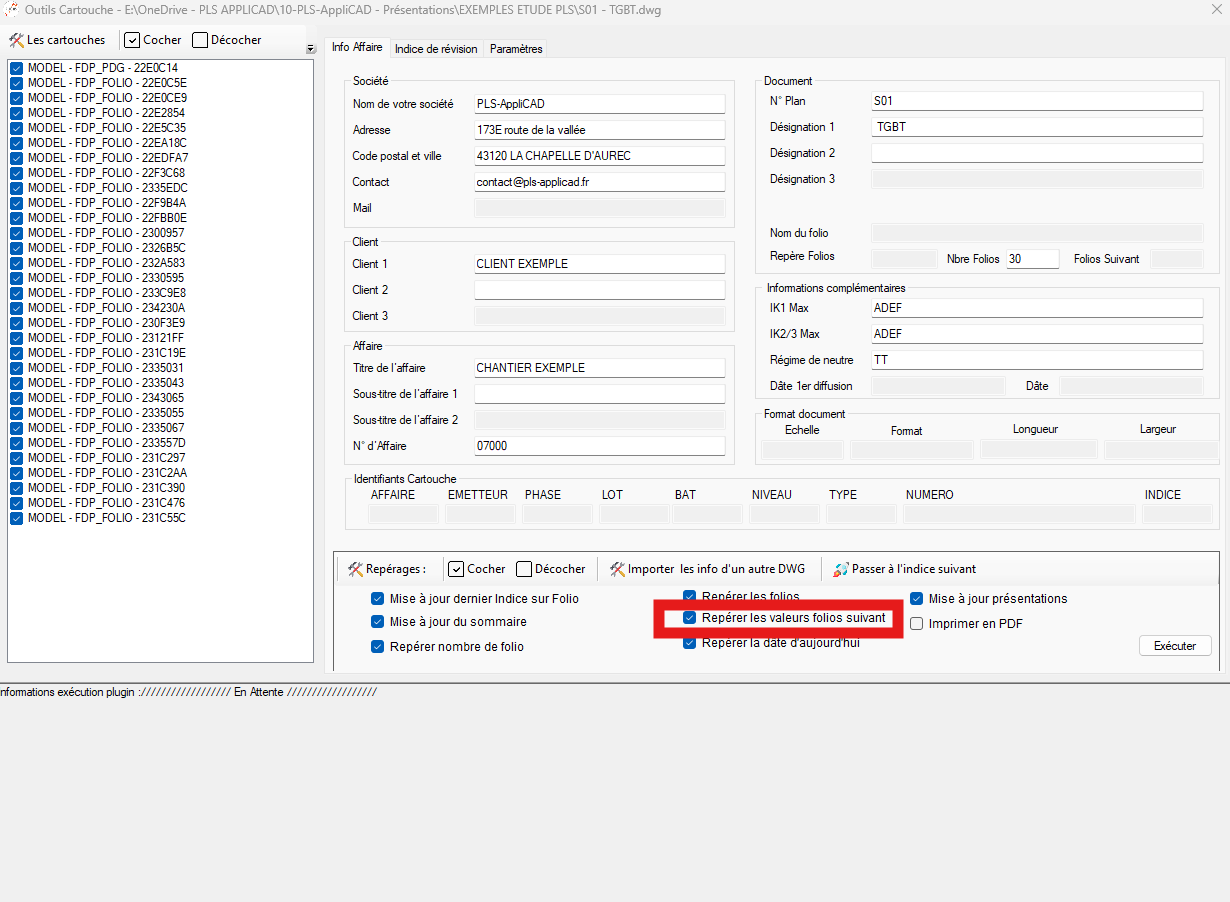

Pour chaque folio, recherche le repérage du folio suivant et remplit le champ correspondant (« Folio suivant »).

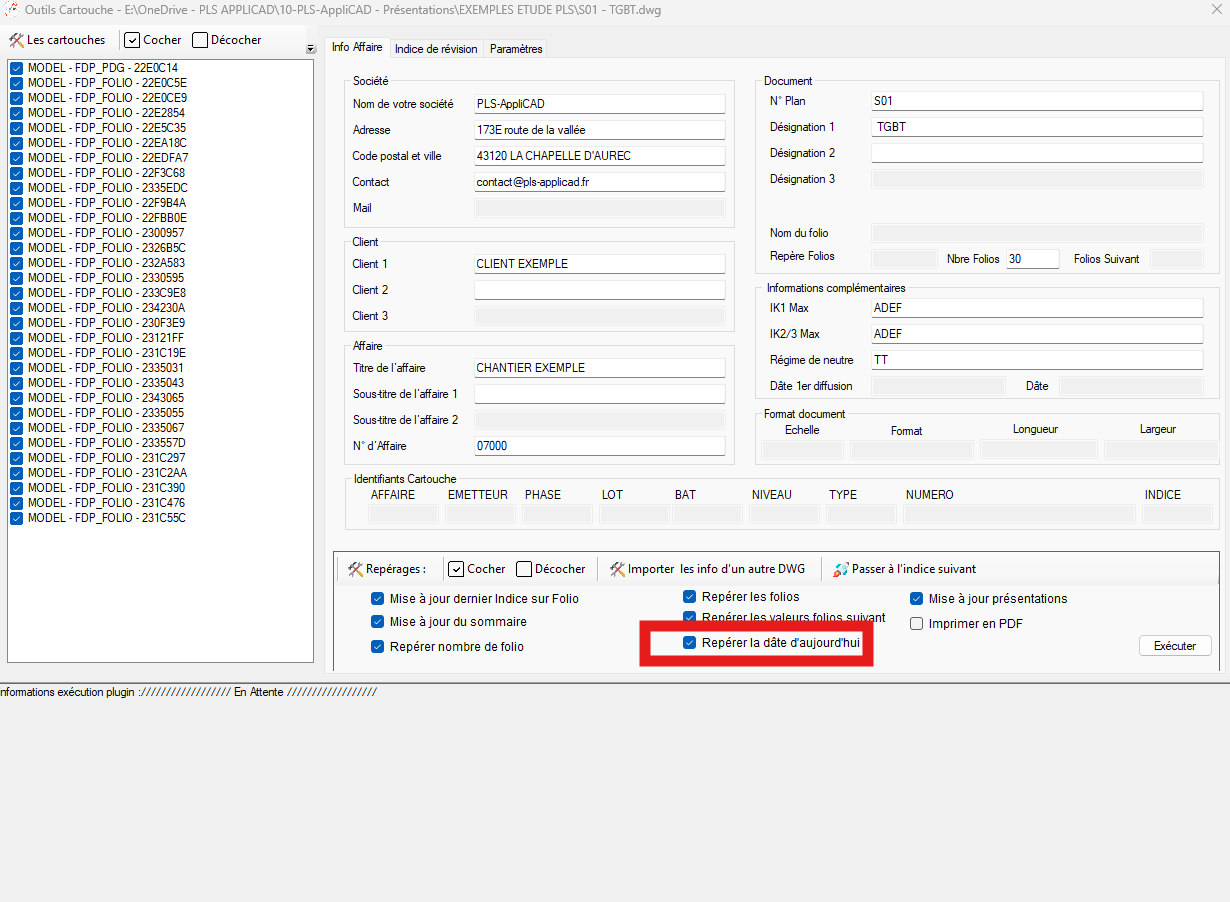

Chaînage logique folio → folio suivant. Date d’aujourd’hui
Remplit automatiquement la date du jour (format 01/01/25) sur l’ensemble des folios cochés.
Mise à jour de la date sur tous les plans en une fois. Mise à jour des présentations

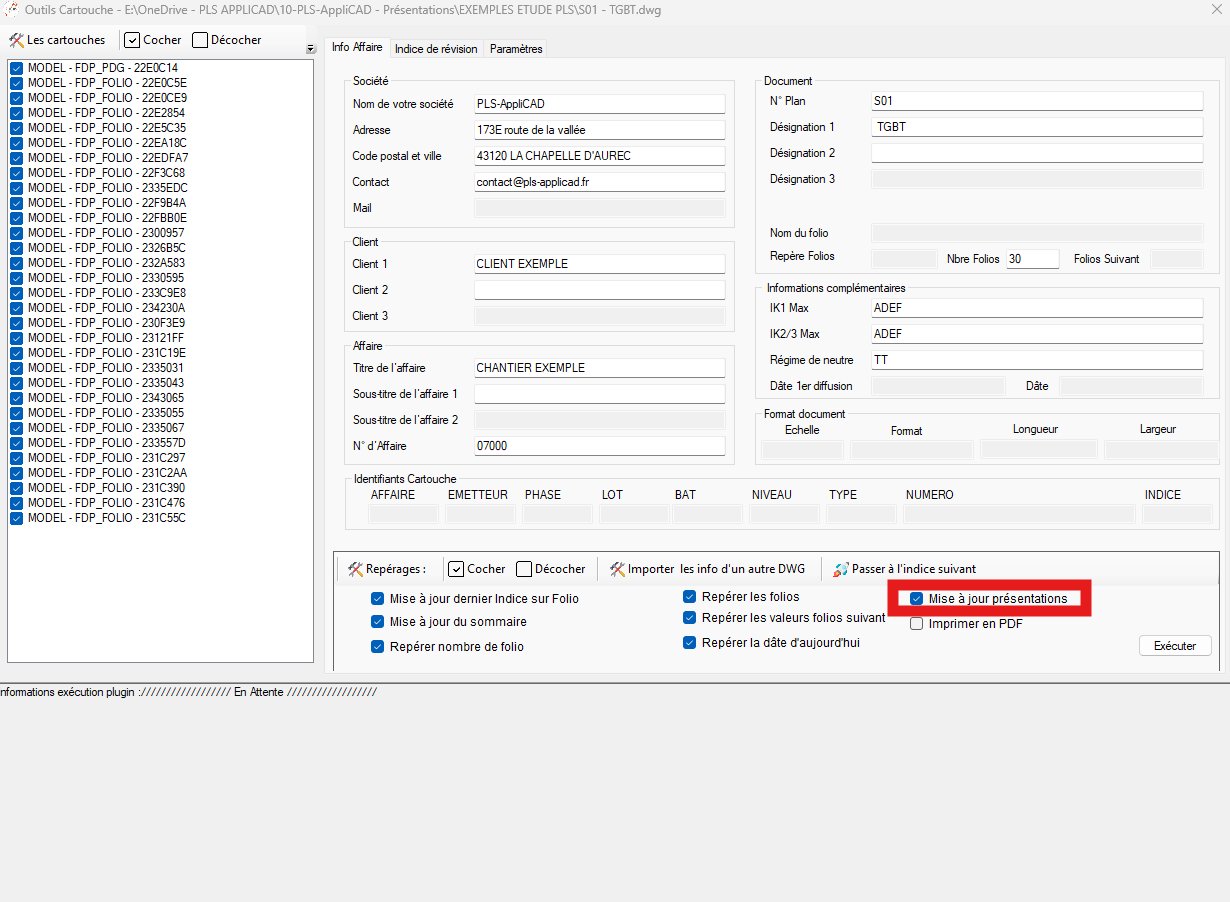

Crée automatiquement les présentations (layouts) à partir des blocs de l’espace Objet (pas l’espace Papier).
Le logiciel importe une présentation préconfigurée (paysage ou portrait) pour chaque bloc, zoome et ajuste selon le pourcentage défini dans « Paramètres », puis passe au folio suivant.

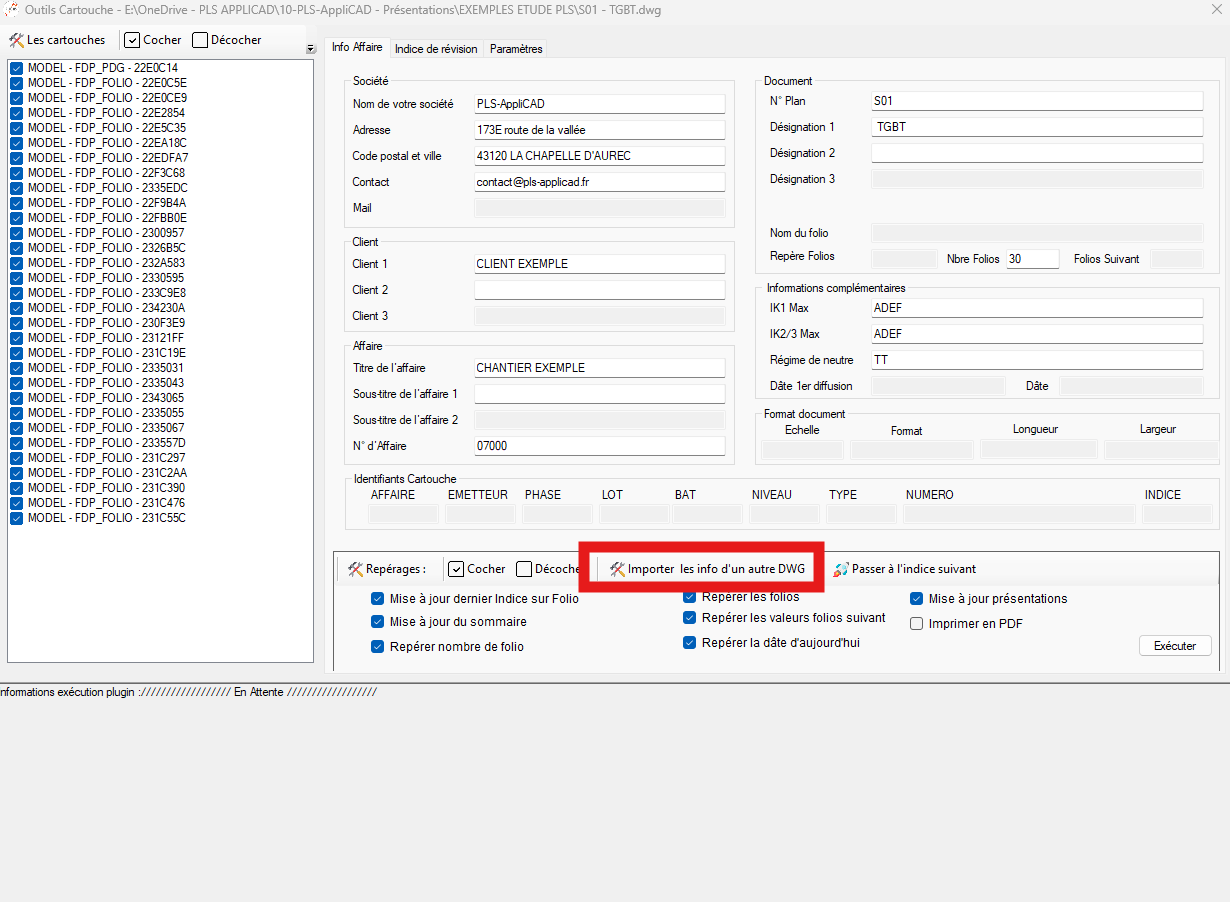

Résultat : les présentations sont recréées automatiquement.Génération automatique des présentations pour chaque folio. Importer les infos d’un autre DWG
Ouvre un DWG de référence, lit ses cartouches et propose de copier les valeurs directement dans vos cartouches.
Récupération des infos d’un DWG maître. Passer à l’indice suivant

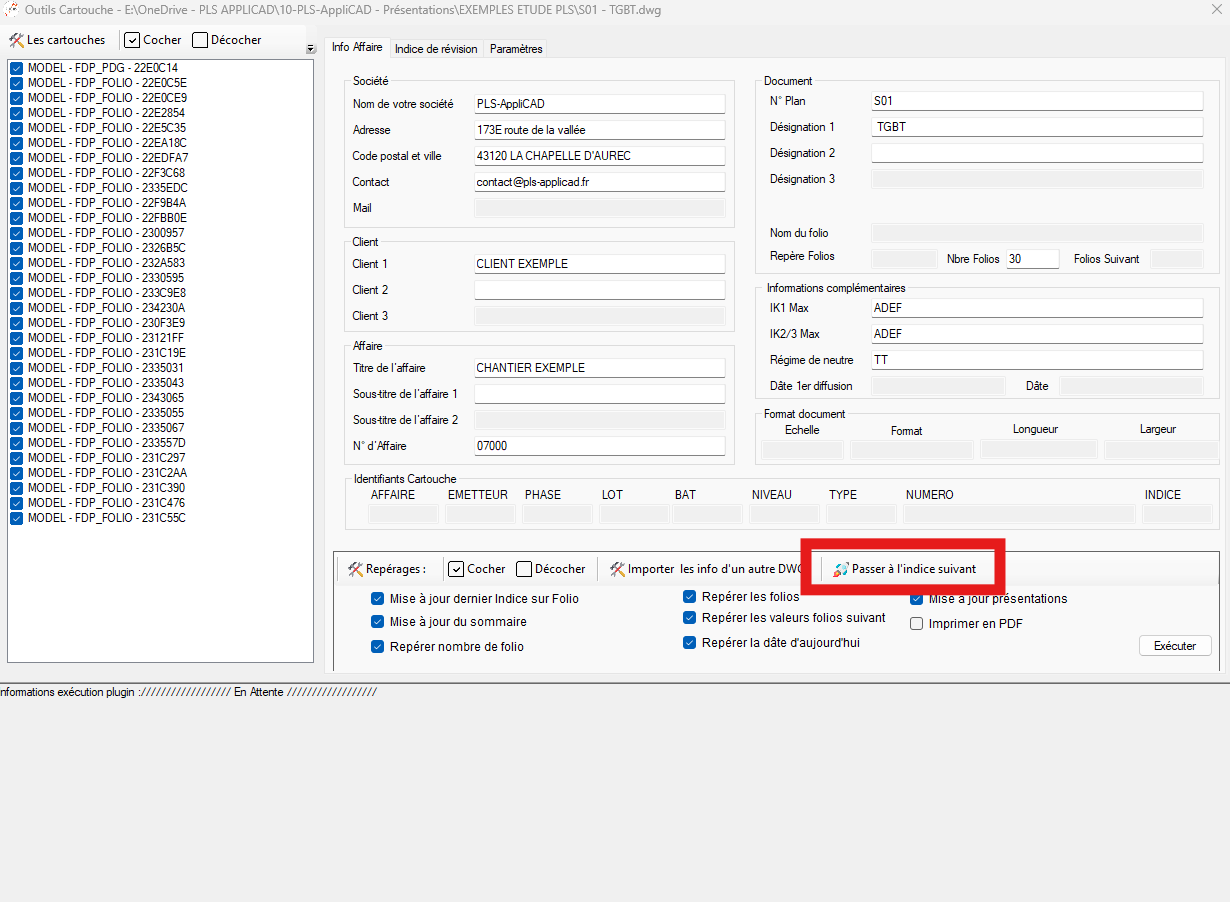

Lance l’assistant de changement d’indice : une fenêtre s’ouvre pour définir le nouvel indice,
puis applique ce nouvel indice à tous les cartouches.Application d’un nouvel indice sur l’ensemble du dossier. Grille « Indice de révision »

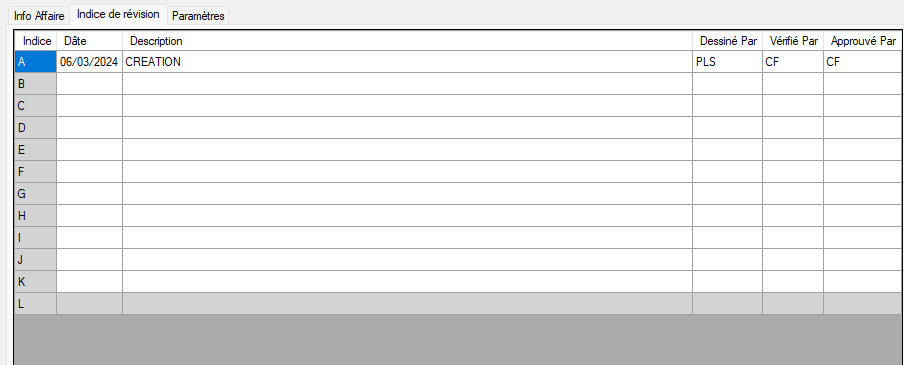

12 lignes (A → L) avec les colonnes : Indice, Date, Description, Dessiné par,

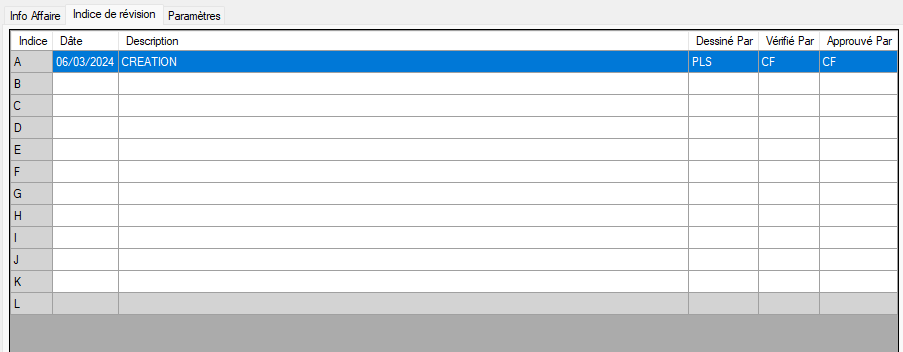

Vérifié par, Approuvé par. Modifier une cellule met à jour les attributs associés du cartouche coché.Gestion structurée des révisions A → L. Raccourcis clavier dans la grille
Ctrl+C / Ctrl+V / Ctrl+X pour copier / coller / couper,
Suppr pour effacer la valeur d’une cellule,
Ctrl+A pour tout sélectionner.
Parfait pour mettre à jour plusieurs lignes rapidement.Edition rapide avec les raccourcis standards Windows. Mode sélection unique

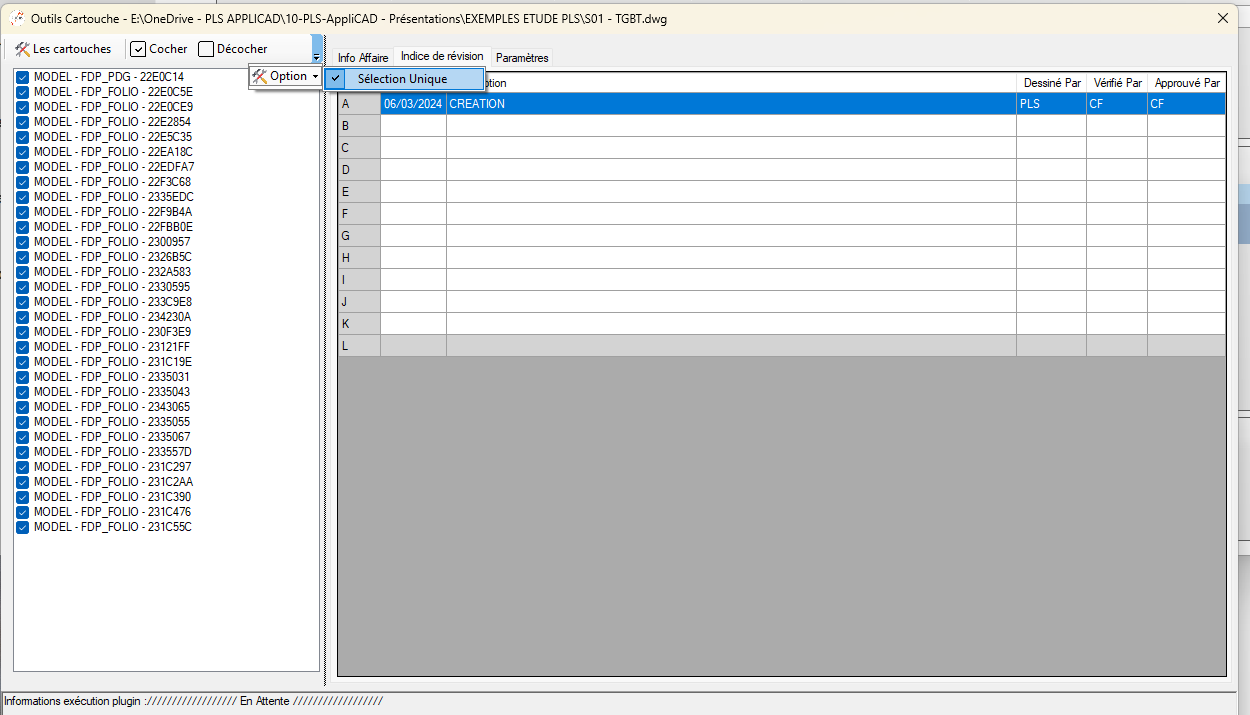

Si activé : cocher un cartouche décoche automatiquement tous les autres.
Très utile pour valider folio par folio, car vous voyez la lecture/écriture en direct.Contrôle folio par folio. Onglet « Paramètres » – Les blocs du dessin

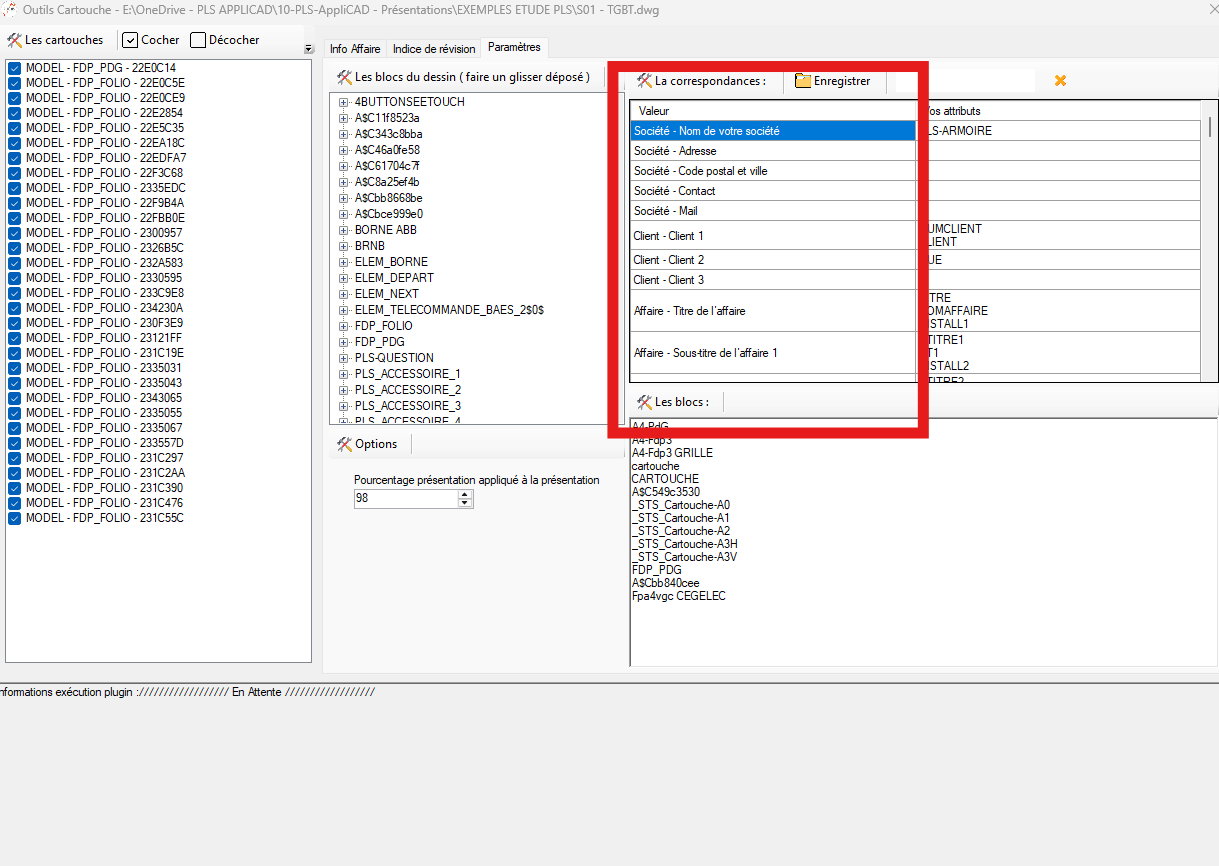

Affiche la liste des blocs et de leurs attributs en arborescence.

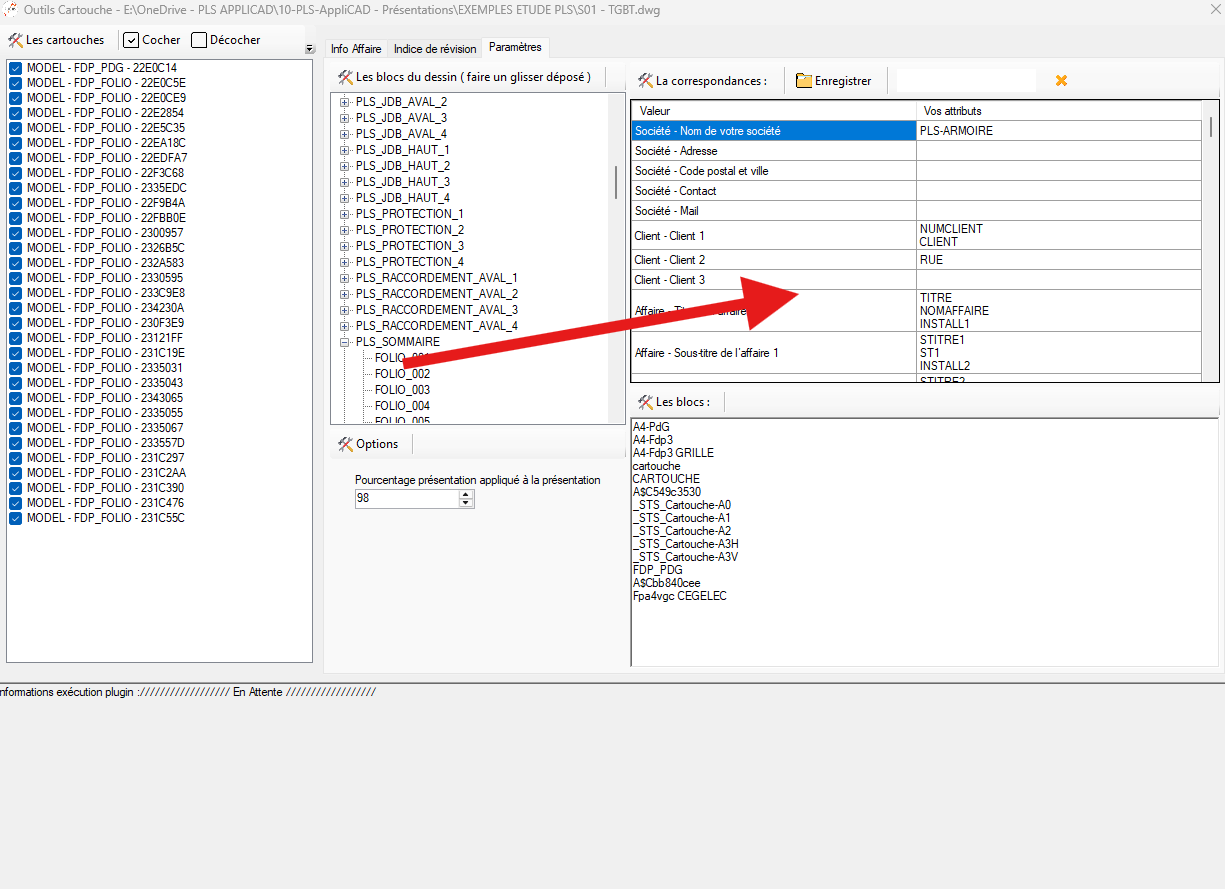

La colonne « Valeur » correspond aux champs que vous pouvez compléter dans « Info Affaire ».Vue arborescente des blocs du DWG. Glisser-déposer d’attribut

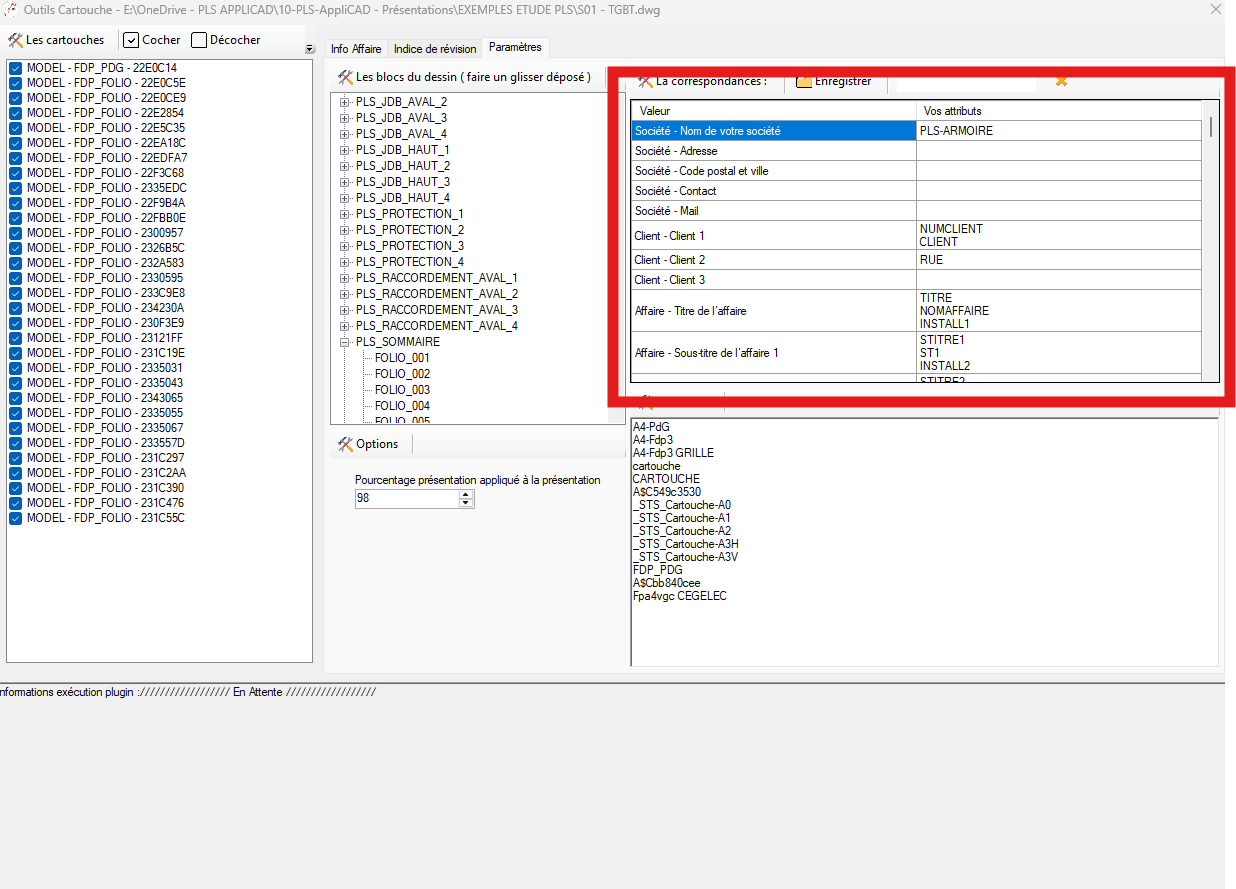

Faites un glisser-déposer d’un attribut vers la table de correspondance.
Le logiciel saura alors quoi mettre à jour automatiquement quand vous modifiez un champ.Associez un attribut DWG à un champ métier sans coder. Tableau « Les blocs »

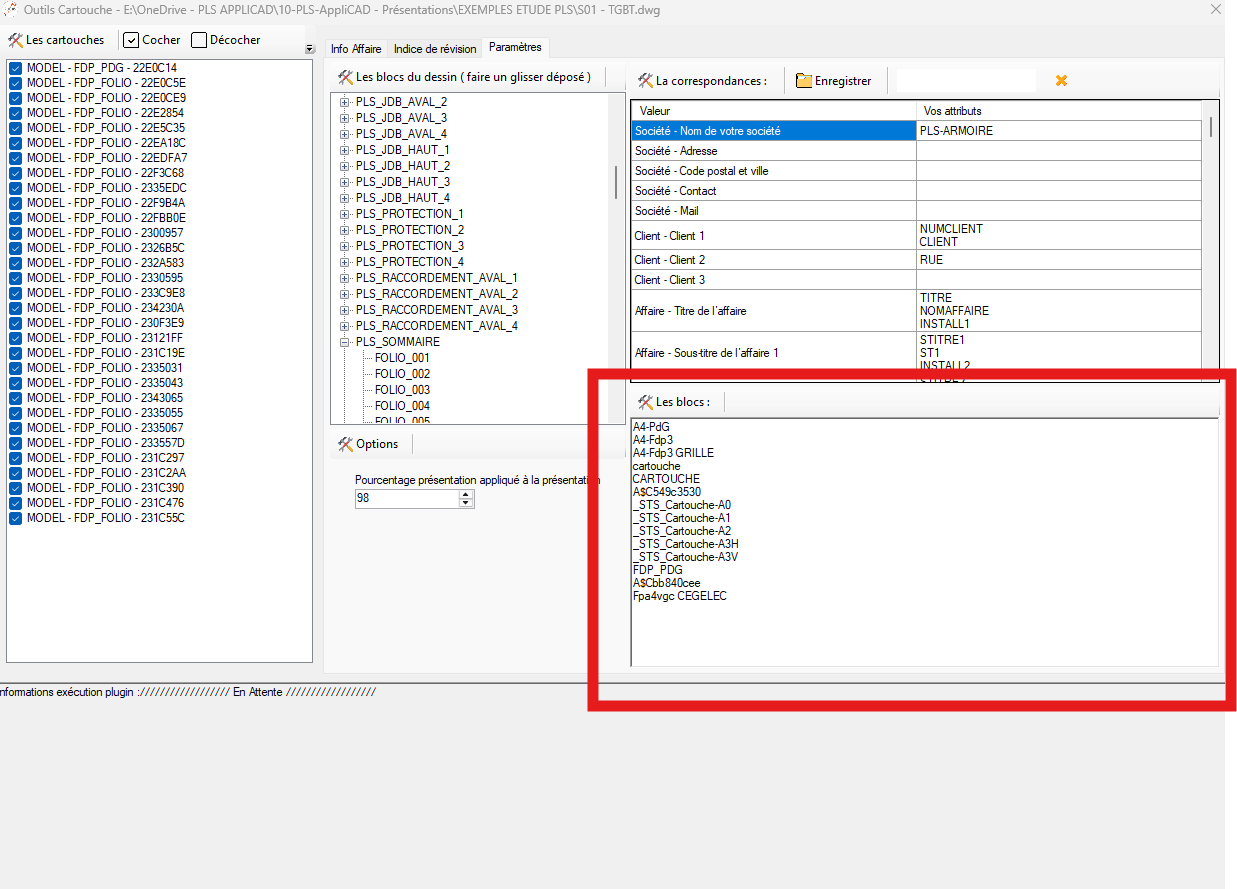

Liste des blocs qui seront modifiés. Les blocs qui ne sont pas dans cette liste ne seront pas modifiés et ne sont pas considérés comme des cartouches.

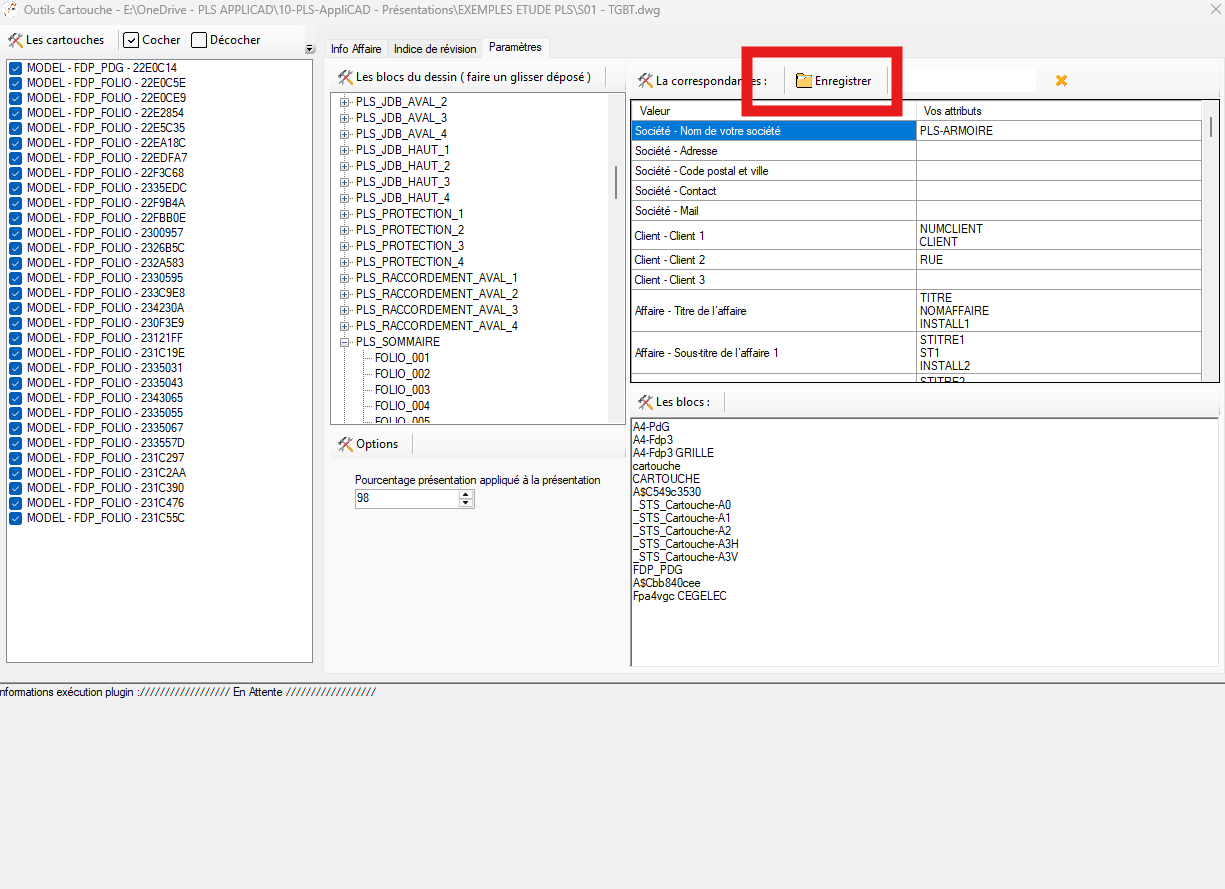

Seuls les blocs listés ici seront édités. Bouton « Enregistrer » (Paramètres)
Sauvegarde vos correspondances. Ces réglages seront rechargés automatiquement
à l’ouverture du formulaire. À faire une seule fois.Vos correspondances sont mémorisées pour les prochaines sessions. Options → Pourcentage de présentation

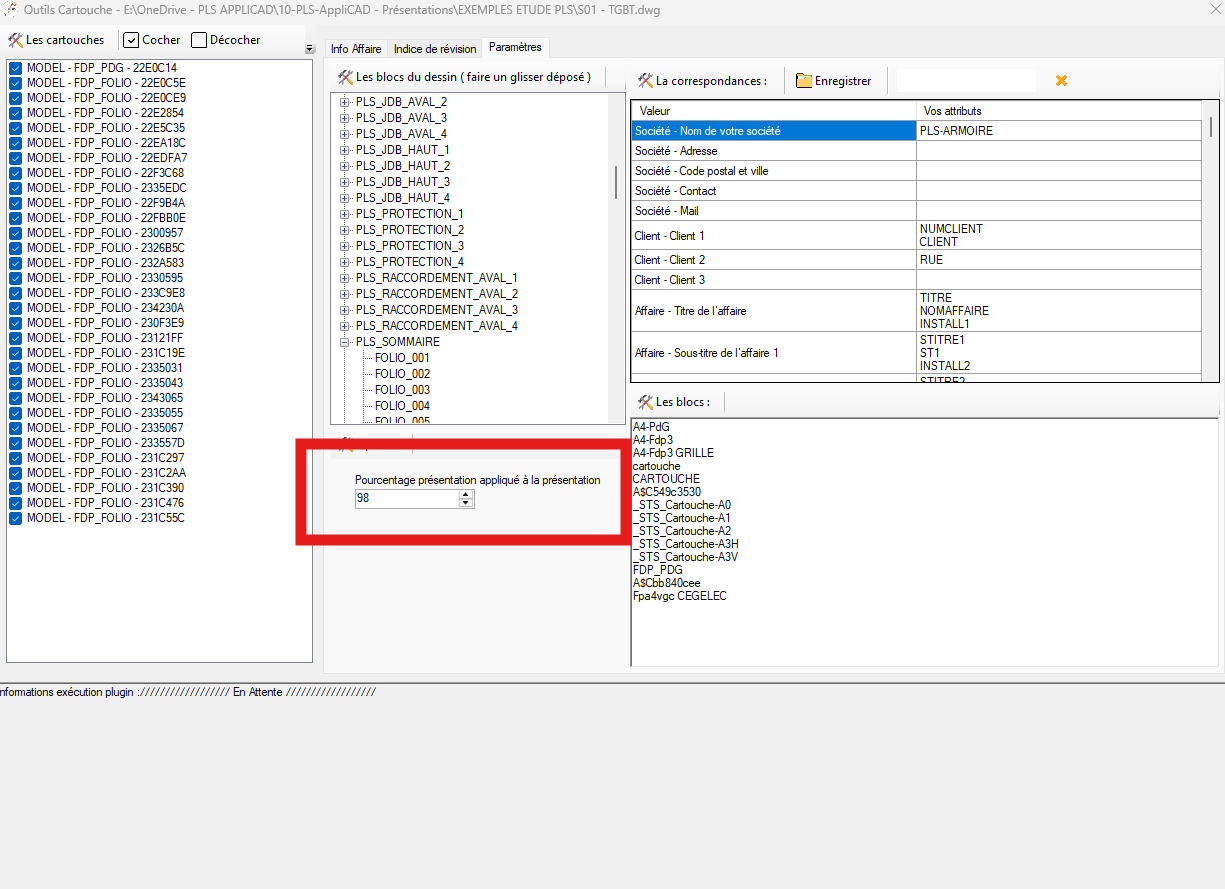

Définit le cadrage utilisé lors de la création automatique des présentations.
Exemple : 98 % laisse une petite marge autour du cartouche.Contrôle du zoom/marge lors de la génération des layouts. Cohérence des champs & sauvegarde DWG
• Si un champ est grisé : l’attribut correspondant n’existe pas dans les cartouches cochés.
Vous pouvez l’activer en ajoutant la bonne correspondance d’attribut dans l’onglet « Paramètres ».
• À la fermeture du formulaire : si des modifications ont été écrites dans les attributs, l’outil propose d’enregistrer le DWG.
Refuser l’enregistrement annule les changements non sauvegardés.
