PLUGIN : Créer un plugins CAD VBA DWG (AutoCAD®)
Si vous souhaitez créer différentes macros VBA pour vos fichiers DWG (AutoCAD®)vous pouvez utiliser le plugin « créer un plugins CAD VBA » du logiciel plugins cad. Ce plugin vous permettra de créer les macros de votre choix. Il vous faudra le paramétrer. Pour cela il y a 4 étapes :
Etape 1 : choix du type de plugin.
C’est-à-dire créer un nouveau fichier DWG (AutoCAD®) en exportant des attributs. Cette étape 1 se fait par défaut.
Etape 2 : Définir les attributs à traiter
C’est-à-dire sélectionner dans le fichier DWG (AutoCAD®) à modifier les attributs à exporter. Vous pourrez également avoir un DWG (AutoCAD®) numéro 2 en sélectionnant un autre fichier DWG (AutoCAD®) pour exporter ses attributs. L’étape 2 correspond aux attributs à exporter vers Excel.
Elle comporte 2 options facultatives :
– récupérer les informations d’appartenance à des groupes.
– importer les informations dynamiques des blocs.
Etape 3 : Définir la macro à exécuter.
Il vous faudra définir le fichier Excel avec la macro à exécuter. Deux options d’enregistrement vous seront proposées : Créer un fichier avec le même nom que le DWG 1 OU Afficher une fenêtre pour définir le nom du fichier lors de l’exécution du plugin.
Etape 4 : Définir les options après exécution de la macro
On compte sept options facultatives : Réimporter les attributs du DWG 1/ Réimporter les attributs du DWG 2/ Ouvrir le fichier VBA Excel à la fin du traitement / supprimer le fichier VBA Excel à la fin du traitement/ Sauvegarder le DWG1 / Sauvegarder le DWG 2 / Proposer des enregistrements
Après avoir défini toutes ces valeurs, cliquez sur enregistrer. Le logiciel plugins Cad à créer un nouveau plugin.
Lancez le nouveau plugin. Le logiciel exécutera toutes les étapes une à une suivant votre configuration.
Vidéo tutoriel :

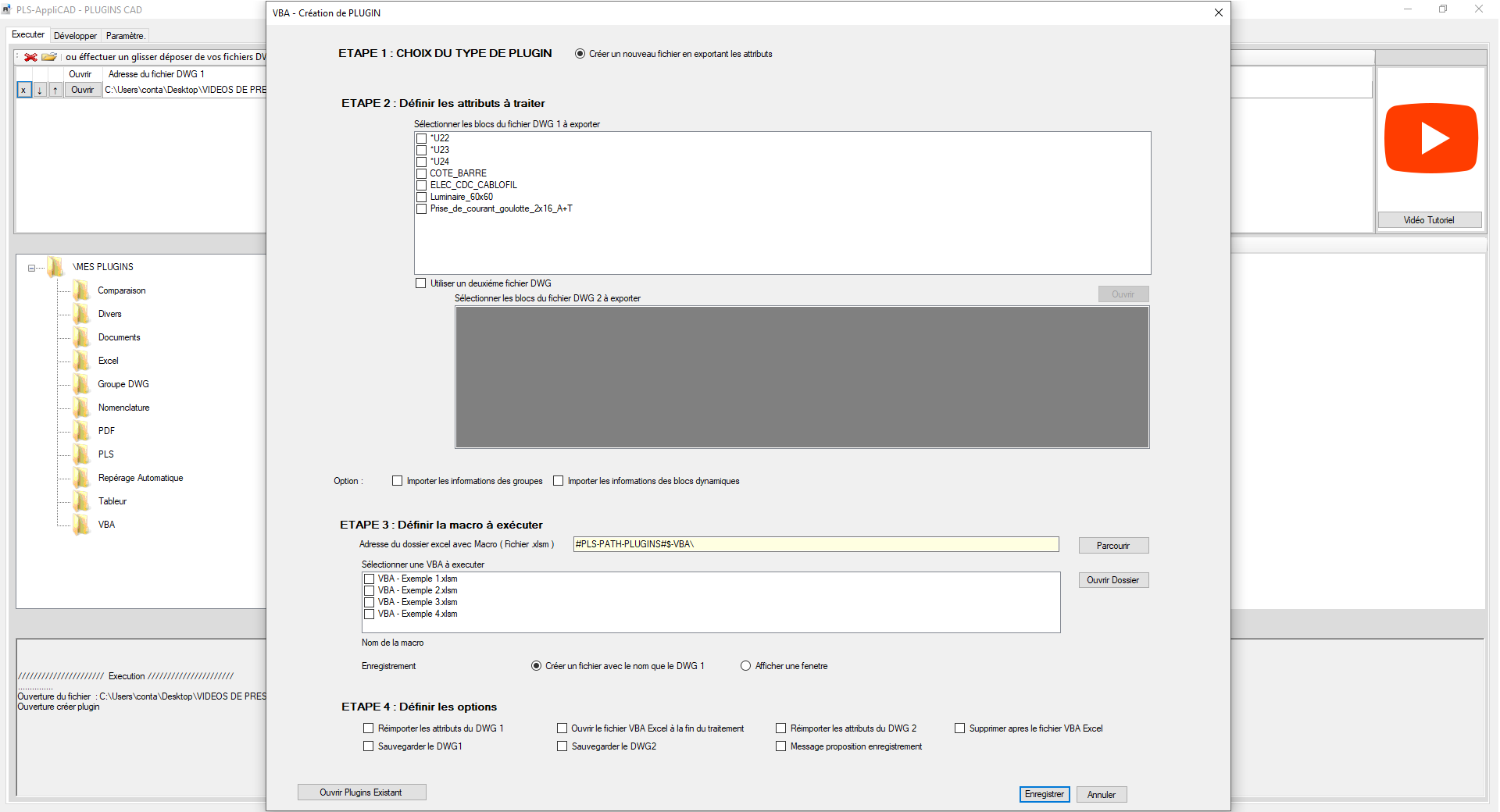

Image plugin :
