But : Tous les éléments constituant les blocs sont déplacés sur le calque 0
Cet outil nettoie la structure interne des blocs.
Concrètement, le logiciel ouvre le DWG et analyse chaque bloc.
Ensuite, il entre dans chaque définition.
Puis, il place toutes les entités internes sur le calque 0.
Ainsi, les blocs respectent les bonnes pratiques CAO.
Grâce à ce principe, l’affichage dépend ensuite uniquement du calque du bloc inséré.
Le dessin devient plus propre et plus cohérent.
En pratique, cette méthode simplifie la gestion des calques.
Elle évite les erreurs lors des insertions.
De plus, elle facilite la normalisation des plans.
Ouverture du DWG
D’abord, le logiciel ouvre le fichier DWG sélectionné.
Il prépare le dessin pour le traitement.
Aucune action manuelle n’est nécessaire.

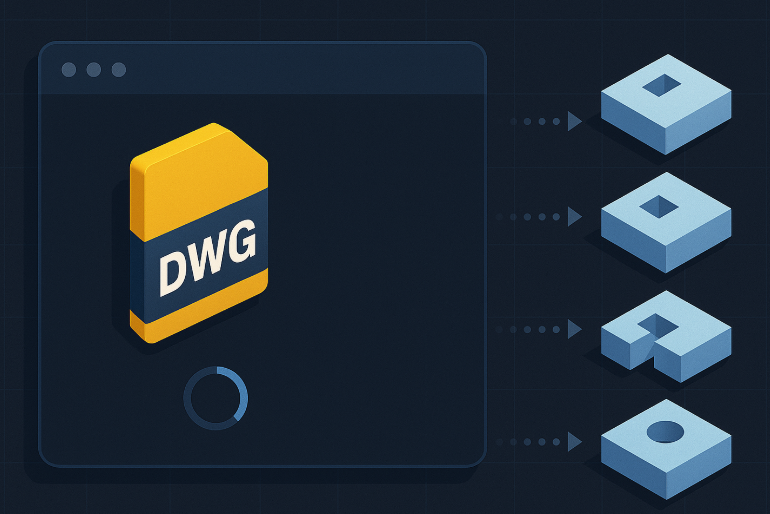

Chargement du DWG à corriger. Ouverture de chaque bloc
Ensuite, le logiciel parcourt tous les blocs du dessin.
Il ouvre chaque bloc un par un.

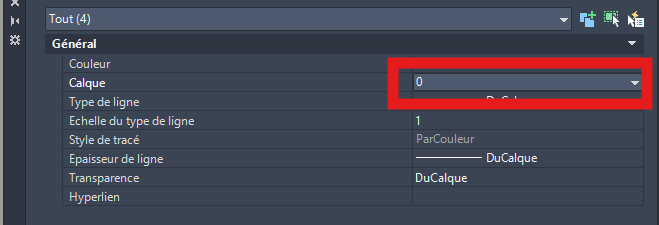

Il accède ainsi à leur contenu interne.Analyse interne bloc par bloc. Déplacement des éléments internes sur le calque 0
À ce stade, le logiciel déplace toutes les entités internes.
Il place les lignes, textes et géométries sur le calque 0.
Ainsi, chaque bloc devient conforme aux règles de dessin.Tous les éléments du bloc passent sur le calque 0. Enregistrement du DWG
Enfin, le logiciel enregistre le DWG.
Les blocs sont maintenant normalisés.
Ensuite, l’outil peut passer au fichier suivant.DWG sauvegardé avec des blocs propres.
