But : Exporter les attributs des blocs (Espace Objet) vers Excel

Note : Ce module permet d’exporter les attributs de blocs AutoCAD vers Excel depuis l’Espace Objet.
Mode de traitement : Agit sur le DWG actif (un fichier à la fois).

L’outil Exporter les attributs des blocs vers Excel permet d’extraire automatiquement tous les attributs des blocs présents dans l’Espace Objet (Model Space).
Cette opération est essentielle pour analyser, corriger ou organiser vos données AutoCAD avant réimportation.
Grâce à cette fonction, vous récupérez un tableau Excel structuré regroupant couleurs, calques, attributs et identifiants de blocs.
Pour aller plus loin, vous pouvez consulter notre page dédiée aux plugins AutoCAD ainsi que la documentation Autodesk
officielle.

Cet export Excel facilite la vérification des informations techniques, la gestion de projet et la mise à jour de vos DWG.
Les données extraites peuvent ensuite être modifiées puis réimportées dans AutoCAD via notre outil d’import d’attributs.
C’est donc un processus complet, simple et rapide pour harmoniser les blocs d’un plan.

  1. Sélection des blocs pour l’export Excel

    Dans l’Espace Objet, vous sélectionnez les blocs AutoCAD dont vous souhaitez exporter les attributs vers Excel.
    Cette étape vous permet de cibler uniquement la zone utile ou un type d’équipement précis.

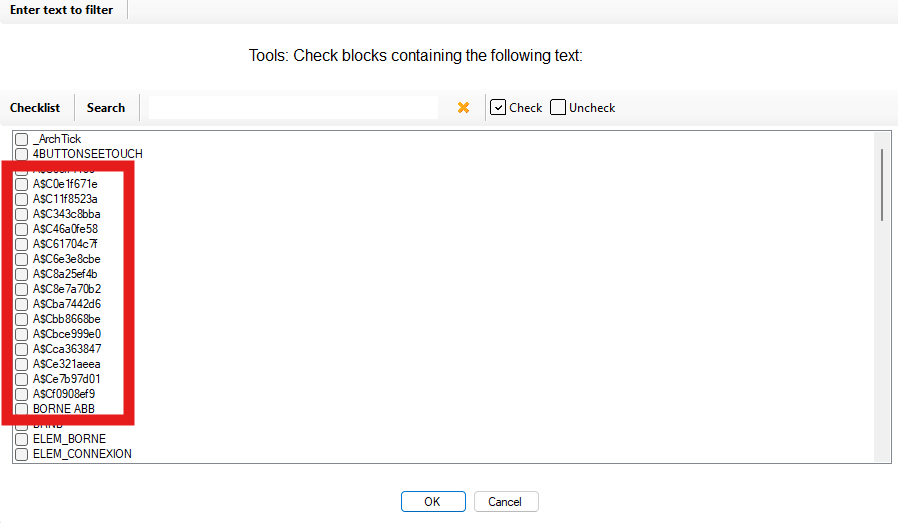

    Exporter les attributs des blocs AutoCAD vers Excel – sélection des blocs
    Choisissez les blocs AutoCAD à exporter vers Excel.

  2. Lecture des attributs et création du fichier Excel

    Le logiciel lit chaque attribut (tag, valeur, layer, couleur…) puis génère automatiquement un fichier Excel.
    Chaque ligne du tableau correspond à un bloc détecté dans votre DWG.

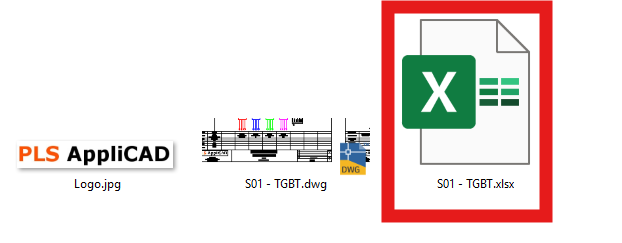

    Export AutoCAD vers Excel – génération automatique du fichier Excel
    Chaque bloc devient une ligne dans l’Excel généré.

  3. Modifier couleurs, calques et attributs dans Excel

    Le fichier Excel vous permet d’ajuster les couleurs, calques et valeurs d’attribut.
    Ces modifications pourront ensuite être réimportées dans AutoCAD.
    C’est idéal pour préparer une harmonisation complète des blocs du projet.

    Modifier attributs AutoCAD dans Excel avant réimportation
    Préparez vos changements directement dans Excel.

  4. Ouverture automatique du fichier Excel

    À la fin de l’export, le tableau Excel s’ouvre automatiquement.
    Vous pouvez l’utiliser pour relecture, archivage, analyse ou pour préparer l’import automatique.

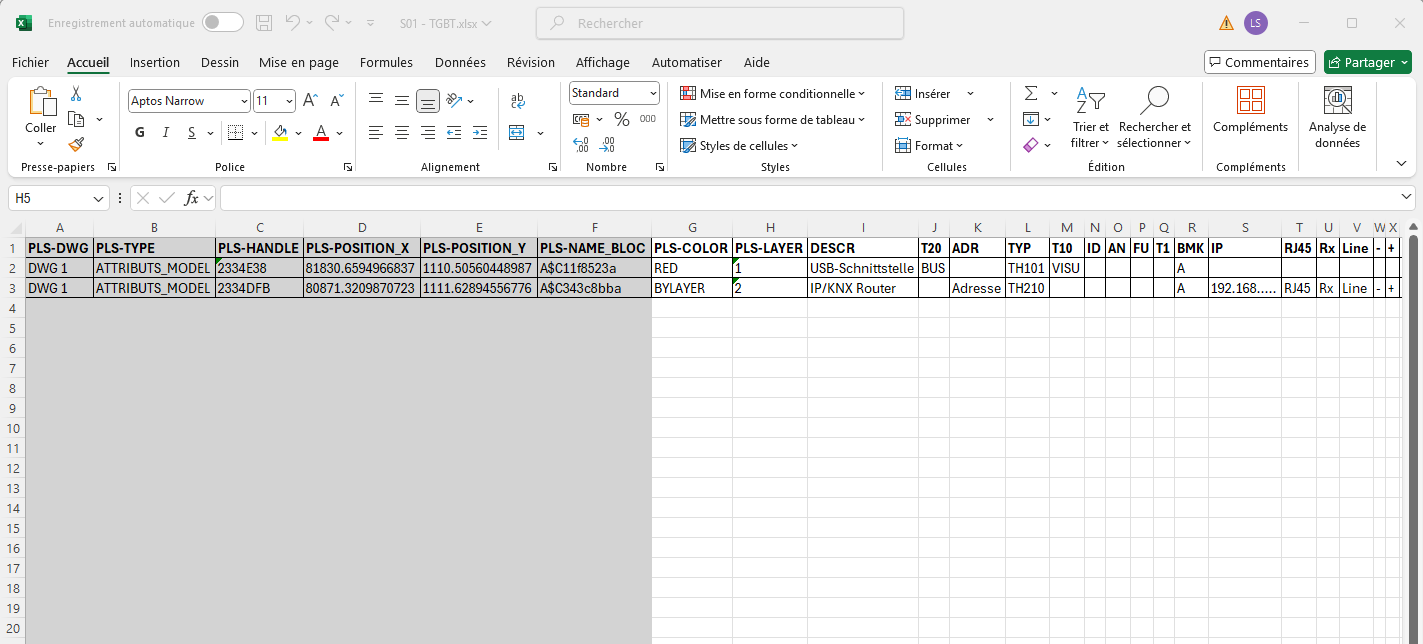

    Exporter attributs vers Excel – ouverture automatique du fichier Excel
    L’Excel est prêt à être utilisé immédiatement.

En résumé, la fonction Exporter les attributs des blocs vers Excel offre un gain de temps considérable pour tous les utilisateurs AutoCAD travaillant sur des projets complexes.
Elle garantit une meilleure qualité des données et une gestion plus efficace des blocs dans le DWG.
