AutoCAD XREF gris – Plan de fond

But : Mettre une XREF en gris

Note : Cet outil prépare un DWG en fond gris.
Mode : Traitement fichier par fichier.

Ce module sert à préparer un plan pour en faire une XREF grise.
Dès le début, l’outil nettoie le fichier. Ensuite, il règle les couleurs.
Enfin, il crée un fond lisible et simple. Le résultat reste clair, même sur des projets chargés.

1. Ouverture du DWG

D’abord, l’outil ouvre le DWG. Il charge le plan et il démarre le travail.

Ouvrir un DWG pour créer une XREF grise — Le fichier est prêt.

2. Nettoyage des éléments NETTOYER

Ensuite, l’outil supprime les éléments « NETTOYER ». Il enlève ces objets dans le modèle et aussi dans les blocs.
Ainsi, le plan devient propre.

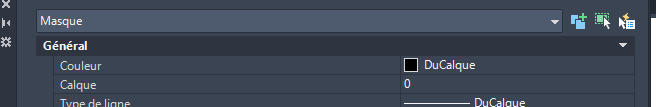

Nettoyer les éléments du DWG pour XREF grise — Les éléments inutiles disparaissent.

3. Uniformisation des blocs et des cotations

Puis, l’outil applique la couleur ByBlock dans les blocs et dans les cotations.
Grâce à cela, les couleurs restent simples et faciles à gérer.

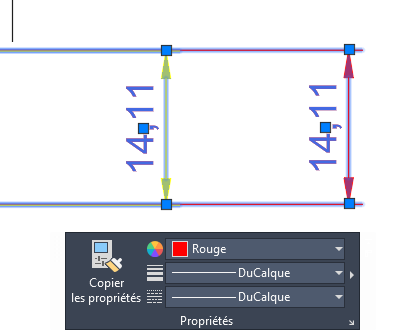

Mettre les blocs et cotations en ByBlock — Les couleurs deviennent uniformes.

4. Suppression des points techniques

Après cela, l’outil enlève les points techniques dans le modèle, le papier et les blocs.
Ainsi, le dessin devient plus lisible.

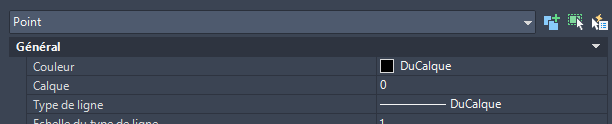

Supprimer les points techniques dans le DWG — Le plan est plus clair.

5. Explosion des blocs anonymes

Ensuite, l’outil explose les blocs anonymes. Il remplace ces blocs par de la géométrie simple.
Grâce à cela, la XREF reste stable.

Explosion des blocs anonymes pour XREF grise — Les blocs deviennent simples.

6. Mise en Arial des textes

Puis, l’outil change tous les textes en Arial. Ce choix rend la lecture plus facile.

Mettre les textes en Arial pour XREF grise — Les textes restent nets.

7. Application du gris 251

Ensuite, l’outil applique la couleur 251. Ainsi, tout le modèle devient gris.
Cela crée un fond doux et discret.

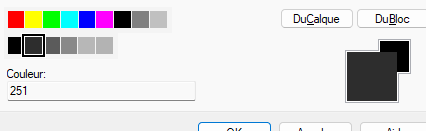

Appliquer le gris 251 dans le DWG — Le plan prend un ton gris clair.

8. Enregistrement du DWG

Enfin, l’outil enregistre le fichier. Le DWG devient alors prêt pour une utilisation en XREF.

FR – 413 – Mettre une XREF en gris (préparation plan de fond)
